Projets PV

La production de nos 11 installations PV

Le graphique ci-dessous donne la production de nos 11 toitures PV pendant la dernière année.





Bilan après une année de fonctionnement

A part quelques dysfonctionnements liés à l'ouverture - les jours d'orage - du disjoncteur 30 mA de certaines installations, toutes les 11 toitures photovoltaïques ont fourni pendant leur première année la production énergétique attendue. Et même, entre 5 et 8 % de plus que les estimations faites lors des études.

Bilan de notre premier projet photovoltaïque
Commune Lieu Date de mise en service Puissance (Wc) Production la 1ère année (kWh)
Villelaure Ecole primaire 20 septembre 2016 8700 12680
Cabrières d’Aigues Maison Treiber 26 octobre 2016 6670 9860
Villelaure Ecole maternelle 21 novembre 2016 9000 13470
Villelaure Crèche 21 novembre 2016 8960 12960
La Tour d’Aigues Crèche 5 janvier 2017 8960 12010
La Bastidonne Salle Mandela 6 septembre 2017 8960 13020
Pertuis Vestiaire Sanchez 22 septembre 2017 8960 12930
Pertuis Centre Technique 11 octobre 2017 8400 11580
Pertuis Ecole Crevat 11 octobre 2017 9000 12840
Cucuron Ecole Fauque 11 octobre 2017 8960 13140
Villelaure Maison Blanc 7 février 2018 9000 10620
Total : 95570 135110
Wc kWh



Fin de notre premier projet

En février 2018, avec le raccordement et la mise en production de notre onzième installation, se termine notre premier projet.

Les onze installations prévues ont été réalisées dans de bonnes conditions et nous sommes restés à l'intérieur de notre budget prévu de 250 k€. Nous attendons notre première année de production pour confirmer les estimations d'énergie produite et notre planning de remboursement d'emprunt.

Une petite période de repos sera necessaire pour reconstituer nos finances et préparer notre second projet.

Réunion de bilan
Réalisation du onzième chantier CVPA en décembre 2017 (Villelaure : Maison Alexis BLANC)

Notre onzième réalisation photovoltaïque a été faite par la société SEBALYO Solar en décembre 2017 à Villelaure sur le toit de la maison de M Alexis BLANC. Elle termine notre premier projet de 11 toitures photovoltaïques.
L'installation est constituée de :

  • Modules photovoltaïques : Aléo S79-HE (300 Wc) [Origine : Allemagne]
  • Type d'intégration : En paysage sur bac Easy Roof
  • Ecran de sous toiture : Proclimat Solitex Plus
  • Toiture : Inclinaison (17°) Orientation (47° Est)
  • Onduleur : SMA Sunny Tripower STP9000TL-20 [Origine : Allemagne]
  • Branchement des modules : Deux branches en parallèle de 15 modules en série
  • Puissance totale : 9000 Wc
  • Coffret DC : Avec des entrées/sorties pour 2 trackers
  • Coffret AC : Triphasé 3x230 V avec disjoncteur 30 mA
  • Complément monitoring : Rbee Solar MK10A avec suivi de la production sur Internet et déclenchement d'alarmes
  • Date du chantier : 4 au 13 décembre 2017
  • Date de mise en service :  7 février 2018

Suivi de production : https://solar.pvmeter.com/solar/PA?icks=MTExNjU=

Les modules photovoltaïques sont intégrés sur la toiture et invisibles depuis la route.

Le chantier à fait l'objet de nombreuses photos rassemblées dans le diaporama à télécharger.



Réalisation du dixième chantier CVPA en août 2017 (Cucuron : Ecole primaire Robert FAUQUE)
photo_cucuron

Notre dixième réalisation photovoltaïque a été faite par la société Add-ER en août 2017 à Cucuron sur le toit de l'école primaire Robert FAUQUE.

L'installation est constituée de :

  • Modules photovoltaïques : Bisol Premium BMO-280 (280 Wc) [Origine : Slovénie]
  • Type d'intégration : En paysage sur bac Easy Roof
  • Ecran de sous toiture : Proclimat Solitex MENTO 5000
  • Toiture : Inclinaison (18°) Orientation (10° Ouest)
  • Onduleur : SMA Sunny Tripower STP8000TL-20 [Origine : Allemagne]
  • Branchement des modules : Deux branches en parallèle : une de 20 modules et une de 12 modules
  • Puissance totale : 8960 Wc
  • Protection pompiers : les câbles DC cheminent dans les combles et l'onduleur est placé dans un local avec un coup-de-poing d'urgence au milieu du couloir du bâtiment + Un coffret "pompiers" avec deux disjoncteurs sur les circuits DC placé sous le préau.
  • Coffret DC : Avec des entrées/sorties pour 2 trackers
  • Coffret AC : Triphasé 3x230 V avec disjoncteur 30 mA
  • Complément monitoring : Rbee Solar MK10A avec suivi de la production sur Internet et déclenchement d'alarmes
  • Date du chantier : 10 au 18 aout 2017
  • Date de mise en service :  11 octobre 2017

Suivi de production : https://solar.pvmeter.com/solar/PA?icks=MTA5Njg=

Les modules photovoltaïques sont intégrés sur la toiture, invisibles depuis la route mais bien visibles depuis la cour de l'école.

Le chantier à fait l'objet de nombreuses photos rassemblées dans le diaporama à télécharger.

Réalisation du neuvième chantier CVPA en août 2017 (Pertuis : Ecole Crevat)
Ecole Pertuis

Notre neuvième réalisation photovoltaïque a été faite par la société Add-ER en août 2017 à Pertuis sur le toit de l'école Crevat.
L'installation est constituée de :

  • Modules photovoltaïques : Aléo Solar S79 (300 Wc) [Origine : Allemagne]
  • Type d'intégration : En paysage sur bac Easy Roof
  • Ecran de sous toiture : Proclimat Solitex MENTO 5000
  • Toiture : Inclinaison (16°) Orientation (10° Ouest)
  • Onduleur : SMA Sunny Tripower STP8000TL-20 [Origine : Allemagne]
  • Branchement des modules : Deux branches en parallèle : une de 20 modules et une de 10 modules
  • Puissance totale : 9000 Wc
  • Protection pompiers : Câbles et matériel en extérieur avec un coup-de-poing d'urgence dans l'entrée du bâtiment
  • Coffret DC : Avec des entrées/sorties pour 2 trackers
  • Coffret AC : Triphasé 3x230 V avec disjoncteur 30 mA
  • Complément monitoring : Rbee Solar MK10A avec suivi de la production sur Internet et déclenchement d'alarmes
  • Date du chantier : 26 juillet au 3 aout 2017
  • Mise en service :  11 octobre 2017

Suivi de production : https://solar.pvmeter.com/solar/PA?icks=MTA5Njc=

Les modules photovoltaïques sont intégrés sur la toiture mais invisibles depuis la route et la cour de l'école.

Le chantier à fait l'objet de nombreuses photos rassemblées dans le diaporama à télécharger.

Réalisation du huitième chantier CVPA en août 2017 (Pertuis : Vestiaire Sanchez)
Vestiaire Pertuis

Notre huitième réalisation photovoltaïque a été faite par la société Add-ER en août 2017 à Pertuis sur le toit du vestiaire Sanchez.
L'installation est constituée de :

  • Modules photovoltaïques : Bisol Premium BMO-280 (280 Wc) [Origine : Slovénie]
  • Type d'intégration : En paysage sur bac Easy Roof
  • Ecran de sous toiture : Proclimat Solitex MENTO 5000
  • Toiture : Inclinaison (17°) Orientation (19° Est)
  • Onduleur : SMA Sunny Tripower STP8000TL-20 [Origine : Allemagne]
  • Branchement des modules : Deux branches en parallèle : une de 20 modules et une de 12 modules
  • Puissance totale : 8960 Wc
  • Protection pompiers : Câbles et matériel en extérieur avec un coup-de-poing d'urgence à l'extérieur du bâtiment
  • Coffret DC : Avec des entrées/sorties pour 2 trackers
  • Coffret AC : Triphasé 3x230 V avec disjoncteur 30 mA
  • Complément monitoring : Rbee Solar MK10A avec suivi de la production sur Internet et déclenchement d'alarmes
  • Date du chantier : 2 au 8 aout 2017
  • Mise en service :  22 septembre 2017

Suivi de production : https://solar.pvmeter.com/solar/PA?icks=MTA5Mzg=

Les modules photovoltaïques sont intégrés sur la toiture mais bien visibles depuis la route.

Le chantier à fait l'objet de nombreuses photos rassemblées dans le diaporama à télécharger.



Réalisation du septième chantier CVPA en juin 2017 (Pertuis : Centre Technique Municipal)
Centre technique Pertuis

Notre septième réalisation photovoltaïque a été faite par la société Add-ER en juin 2017 à Pertuis sur le toit du Centre Technique Municipal.

L'installation est constituée de :

  • Modules photovoltaïques : Aléo Solar S19 (300 Wc) [Origine : Allemagne]
  • Type d'intégration : En paysage sur bac Easy Roof
  • Ecran de sous toiture : Proclimat Solitex MENTO 5000
  • Toiture : Inclinaison (15°) Orientation (46° Est)
  • Onduleur : SMA Sunny Tripower STP8000TL-20 [Origine : Allemagne]
  • Branchement des modules : Deux branches en parallèle : une de 21 modules et une de 7 modules
  • Puissance totale : 8400 Wc
  • Protection pompiers : Câbles et matériel en extérieur avec un coup-de-poing d'arrêt d'urgence dans l'entrée du bâtiment
  • Coffret DC : Avec des entrées/sorties pour 2 trackers
  • Coffret AC : Triphasé 3x230 V avec disjoncteur 30 mA
  • Complément monitoring : Rbee Solar MK10A avec suivi de la production sur Internet et déclenchement d'alarmes



  • Date du chantier : 19 au 28 juin 2017
  • Mise en service :  11 octobre 2017

Suivi de production : https://solar.pvmeter.com/solar/PA?icks=MTA5NjY=

Les modules photovoltaïques sont intégrés sur la toiture mais invisibles depuis la route et la cour.

Le chantier à fait l'objet de nombreuses photos rassemblées dans le diaporama.

Réalisation du sixième chantier CVPA en mai 2017 (La Bastidonne : Salle MANDELA)
Salle Mandela La Bastidonne

Notre sixième réalisation photovoltaïque a été faite par la société Empreinte Energie en mai 2017 à La Bastidonne sur le toit de la salle Mandela.

L'installation est constituée de :

  • Modules photovoltaïques : Sunpower (320 Wc) [Origine : Etats-Unis racheté par Total en 2011]
  • Type d'intégration : En paysage sur bac GSE
  • Ecran de sous toiture : Cada R2
  • Toiture : Inclinaison (15°) Orientation (7° Ouest)
  • Onduleur : SMA Sunny Tripower 8000TL-20 [Origine : Allemagne]
  • Branchement des modules : Deux branches de 2 x 7 modules en parallèle
  • Puissance totale : 9000 Wc
  • Coffret pour pompiers : Eaton avec deux sectionneurs en sortie des modules activés par coup-de-poing d'arrêt d'urgence
  • Coffret DC : Avec des entrées/sorties pour 2 trackers
  • Coffret AC : Triphasé 3x230 V avec disjoncteur 30 mA
  • Complément monitoring : Rbee Solar MK10A avec suivi de la production sur Internet et déclenchement d'alarmes
  • Date du chantier : 2 au 10 mai 2017
  • Mise en service :  6 septembre 2017

Suivi de production : https://solar.pvmeter.com/solar/PA?icks=MTA4Njg=

Les modules photovoltaïques sont intégrés sur la toiture et bien visibles depuis la route départementale.

Le chantier à fait l'objet de nombreuses photos rassemblées dans le diaporama à télécharger.

Ce chantier nous a aussi servi de support pour notre film promotionnel.

Réalisation du cinquième chantier CVPA en septembre 2016 (Cabrières d'Aigues : Maison TREIBER-GANGLOFF)

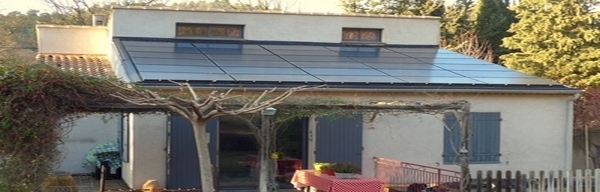

Maison Treiber - Gangloff - Cabrières d'Aigues

Notre cinquième réalisation photovoltaïque a été faite par la société Add-ER de VILLELAURE (84530) en septembre 2016 à Cabrières d'Aigues sur le toit de la maison de Mme TREIBER et de M. GANGLOFF.

L'installation est constituée de :

  • Modules photovoltaïques : Aléo S79 SOL noir (290 Wc) [Origine : Allemagne]
  • Type d'intégration : Solrif en paysage
  • Ecran de sous toiture pare-pluie : Triple couche Mento 5000 de Proclima
  • Toiture : Inclinaison (17°) Orientation (11° Est)
  • Onduleur : SMA Sunny Tripower 6000TL-20 [Origine : Allemagne]
  • Branchement des modules : Deux branches; 11 et 12 modules à 11° Est
  • Puissance totale : 6670 Wc
  • Coffret DC : Avec des entrées/sorties pour 2 trackers
  • Coffret AC : Triphasé 3x230 V avec disjoncteur 30 mA
  • Complément monitoring : Rbee Solar MK10A avec suivi de la production sur Internet et déclenchement d'alarmes
  • Date du chantier : 19 au 28 septembre 2016
  • Mise en service :  26 octobre 2016

Suivi de production : https://solar.pvmeter.com/solar/PA?icks=MTAxODU=

Les modules photovoltaïques sont intégrés sur la toiture qui donne sur le jardin et donc presque invisible depuis la rue.

Le chantier à fait l'objet de nombreuses photos rassemblées dans le diaporama à télécharger.

Mise en production de notre première centrale photovoltaïque (Villelaure : Ecole primaire)

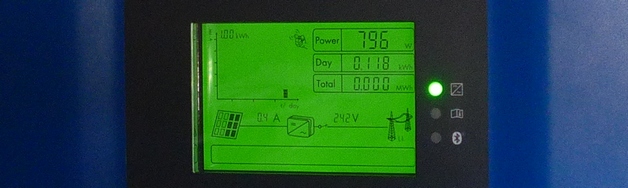

Mise en service Villelaure

Ce jour : mardi 20 septembre 2016, notre première centrale photovoltaïque a été connectée au réseau EdF et a commencé à produire. L'installation est située sur le toit de l'école primaire de Villelaure (Vaucluse) et ses 9 kWc avait déjà produit 20 kWh à 14h ce même jour.

Nous attendons maintenant avec impatience la mise en production des 4 autres centrales qui ont été installées cet été 2016. Car ces 5 installations constituent la première phase de notre projet et nous avons obligation de les réaliser pendant l'été 2016 pour profiter des fermetures estivales des établissements scolaires et des crèches.

Réalisation du quatrième chantier CVPA en août 2016 (La Tour d'Aigues : Crèche)
Crêche La Tour d'Aigues

Notre quatrième réalisation photovoltaïque a été faite par la société Empreinte Energie en août 2016 à La Tour d'Aigues sur le toit de la crèche qui dépend de la Communauté de Communes COTELUB.

L'installation est constituée de :

  • Modules photovoltaïques : Aléo S79 SOL noir (280 Wc) [Origine : Allemagne]
  • Type d'intégration : Solrif en paysage
  • Ecran de sous toiture pare-pluie : Monier Spirtech300
  • Toiture : Inclinaison (15°) Orientation (66° Est)
  • Onduleur : SMA Sunny Tripower 8000TL [Origine : Allemagne]
  • Branchement des modules : Deux branches de 16 modules à 66° Est
  • Puissance totale : 8960 Wc
  • Coffret DC : Avec des entrées/sorties pour 2 trackers
  • Coffret AC : Triphasé 3x230 V avec disjoncteur 30 mA
  • Complément ERP : Arrêt d'urgence actionnable de l'intérieur du bâtiment
  • Complément monitoring : Rbee Solar MK10A avec suivi de la production sur Internet et déclenchement d'alarmes



  • Date du chantier : 22 au 27 aout 2016
  • Mise en service : 5 janvier 2017 après trois mois passés à résoudre le raccordement au réseau EdF

Suivi de production : https://solar.pvmeter.com/solar/PA?icks=MTAzNzI=

Les modules photovoltaïques sont intégrés sur la toiture qui donne sur la cour intérieure et donc presque invisibles depuis la rue.

Le chantier à fait l'objet de nombreuses photos rassemblées dans le diaporama à télécharger.

Réalisation du troisième chantier CVPA en aout 2016 (Villelaure : Crèche)
Crêche Villelaure

Notre troisième réalisation photovoltaïque a été faite par la société Empreinte Energie en aout 2016 à Villelaure sur le toit de la crèche qui dépend de la Communauté de Communes COTELUB.

L'installation est constituée de :

  • Modules photovoltaïques : Aléo S79 SOL noir (280 Wc) [Origine : Allemagne]
  • Type d'intégration : Solrif en paysage
  • Ecran de sous toiture pare-pluie : Monier Spirtech300
  • Toiture : Inclinaison (15°) Orientation (31° Ouest et 59° Est)
  • Onduleur : SMA Sunny Tripower 8000TL [Origine : Allemagne]
  • Branchement des modules : Une série de 14 modules à 59° Est et une série de 18 modules à 31° Ouest
  • Puissance totale : 8960 Wc
  • Coffret DC : Avec des entrées/sorties pour 2 trackers
  • Coffret AC : Triphasé 3x230 V avec disjoncteur 30 mA
  • Complément ERP : Arrêt d'urgence actionnable de l'intérieur du bâtiment
  • Complément monitoring : Rbee Solar MK10A avec suivi de la production sur Internet et déclenchement d'alarmes
  • Date du chantier : 8 au 18 aout 2016
  • Mise en service : réalisée le 21 novembre 2016

Suivi de production : https://solar.pvmeter.com/solar/PA?icks=MTAyNjM=

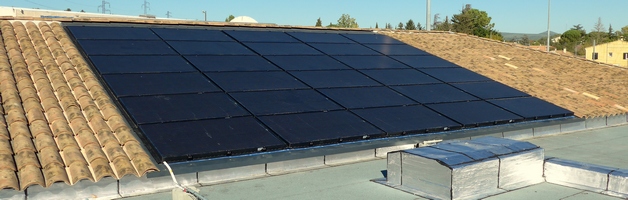

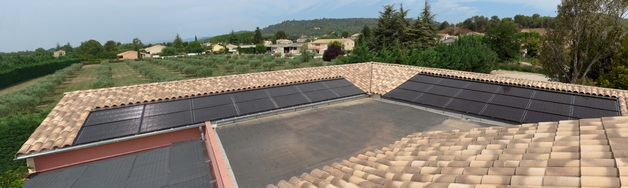

Les modules photovoltaïques sont intégrés sur deux toitures à angle droit et accessibles par la terrasse. Ils sont invisibles depuis la place de la mairie.

Le chantier à fait l'objet de nombreuses photos rassemblées dans le diaporama à télécharger.

Réalisation du deuxième chantier CVPA en juillet 2016 (Villelaure : Ecole primaire)
Ecole primaire Villelaure

Notre deuxième réalisation photovoltaïque a été faite en juillet 2016 sur le toit de l'école primaire de Villelaure par la société Empreinte Energie.

L'installation est constituée de :

  • Modules photovoltaïques : Aléo S79 noir (290 Wc) [Origine : Allemagne]
  • Type d'intégration : Solrif en paysage
  • Ecran de sous toiture pare-pluie : Cada
  • Toiture : Inclinaison (15°) Orientation (36° Ouest)
  • Onduleur : SMA Sunny Tripower 8000TL [Origine : Allemagne]
  • Branchement des modules : Deux séries de 15 modules
  • Puissance totale : 8 700 Wc
  • Coffret DC : Avec des entrées/sorties pour 2 trackers
  • Coffret AC : Triphasé 3x230 V avec disjoncteur 30 mA
  • Complément ERP : Arrêt d'urgence actionnable de l'intérieur du bâtiment
  • Complément monitoring : Rbee Solar MK10A avec suivi de la production sur Internet et déclenchement d'alarmes
  • Date du chantier : 25 juillet au 3 août 2016
  • Mise en service : 20 septembre 2016

Suivi de production : https://solar.pvmeter.com/solar/PA?icks=MTAxMDM=

Les modules photovoltaïques occupent le centre de la toiture à 10 m de haut et sont peu visibles du niveau du sol.

Le chantier a fait l'objet de nombreuses photos rassemblées dans le diaporama à télécharger.

Réalisation du premier chantier CVPA en juillet 2016 (Villelaure : Ecole maternelle)
Ecole maternelle Villelaure

Notre première réalisation photovoltaïque a été faite en juillet 2016 sur le toit de la maternelle de Villelaure par la société Add-ER de VILLELAURE (84530).

L'installation est constituée de :

  • Modules photovoltaïques : VOLTEC SANKA 250 full black poly (250 Wc) [Origine : France]
  • Type d'intégration : Clipsol Solelis en portrait
  • Ecran de sous toiture pare-pluie : Solitex Mento 5000
  • Toiture : Inclinaison (15°) Orientation (38° Ouest)
  • Onduleur : SMA Sunny Tripower 8000TL [Origine : Allemagne]
  • Branchement des modules : Deux séries de 18 modules
  • Puissance totale : 9 000 Wc
  • Coffret DC : Avec des entrées/sorties pour 2 trackers
  • Coffret AC : Triphasé 3x230 V avec disjoncteur 30 mA à immunité renforcée
  • Complément ERP : Arrêt d'urgence actionnable de l'intérieur du bâtiment
  • Complément monitoring : Rbee Solar MK10A avec suivi de la production sur Internet et déclenchement d'alarmes



  • Date du chantier : 7 juillet au 5 août 2016
  • Mise en service : 21 novembre 2016

Suivi de production : https://solar.pvmeter.com/solar/PA?icks=MTAyNjI=

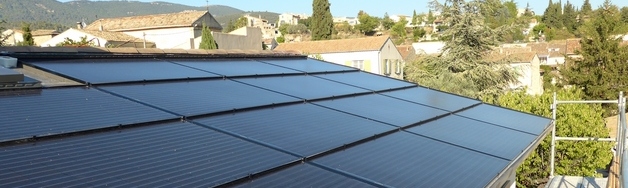

Les modules photovoltaïques occupent la totalité de la surface du toit et les abergements ont été réalisés en tôles laquées.

Le chantier à fait l'objet de nombreuses photos rassemblées dans le diaporama à télécharger.

Juillet 2016 : Notre projet passe en phase de réalisation

Le chantier de notre première installation photovoltaïque a commencé le   7 juillet 2016 sur l'école maternelle de Villelaure.
Après le retrait des tuiles et des plaques-sous-tuiles amiantées, les modules photovoltaïques ont été posés sur le toit, et l'onduleur placé sur la terrasse.    Fin des travaux le 3 août.
Notre deuxième installation se situe sur le toit de l'école primaire de Villelaure. Début des travaux le 21 juillet 2016 pour une dizaine de jours. Raccordement sur le réseau EdF et mise en production prévue fin août 2016.
La troisième installation se situe encore à Villelaure mais sur la crèche qui appartient à la Communauté de Communes COTELUB. Début des travaux le 3 août 2016 pour une dizaine de jours.
La quatrième installation est à La Tour d'Aigues sur la crèche qui appartient également à COTELUB. Début des travaux prévu le 17 août 2016 pour une dizaine de jours. Raccordement sur le réseau EdF et mise en production début novembre 2016.
La cinquième installation est sur une maison particulière de Cabrières d'Aigues. Début des travaux le 15 septembre 2016 pour une dizaine de jours. Raccordement sur le réseau EdF et mise en production fin octobre 2016.

Ces 5 installations constituent la première phase de notre projet. Nous avions obligation de réaliser les 4 premières pendant l'été 2016 pour profiter des fermetures estivales des établissements scolaires et des crèches.



Les études

A l'issue de la phase d'identification initiale des toitures publiques et privées, 19 sites ont été pré-sélectionnés.
Après l'étude sommaire de ces toitures nous en avons retenu 15 qui ont fait l'objet de l'Avant Projet Détaillé (APD) confié à un bureau d'étude.
Les estimations de production et de coûts issues de l'APD ont confirmé la faisabilité du projet et sa rentabilité.
